Balkonowy wspornik solarny do domu

Balkonowy wspornik solarny do domu

Szczegóły

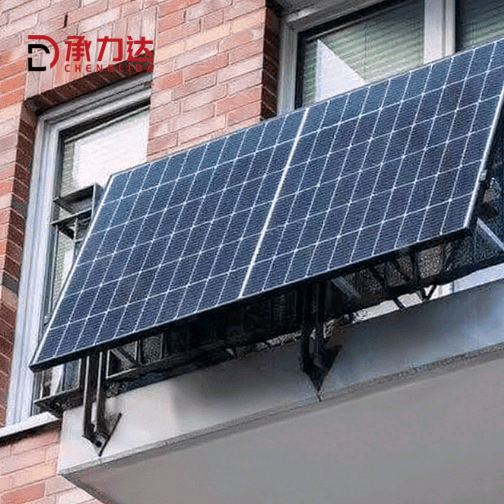

Balkonowy wspornik solarny do domu umożliwia montaż paneli słonecznych w ramkach na balkonach, balustradach, ścianach i płotach. Wstępnie zmontowana modułowa konstrukcja, regulowane nachylenie i mocowanie na rzepy pasują do instalacji mieszkaniowych o ograniczonej przestrzeni.
Klasyfikacja produktów
System wsporników fotowoltaicznych

Wyślij zapytanie
Opis
Parametry techniczne

Przegląd produktu



Balkonowy wspornik solarny do domu umożliwia montaż paneli słonecznych w ramkach na balkonach, balustradach, ścianach i płotach. Wstępnie zmontowana modułowa konstrukcja, regulowane nachylenie i mocowanie na rzepy pasują do instalacji mieszkaniowych o ograniczonej przestrzeni.



Dane techniczne



Parametr

Specyfikacja

Nazwa produktu

Balkonowy wspornik solarny do domu

Typ produktu

System montażu fotowoltaiki w budynkach mieszkalnych

Miejsce instalacji

Balkon / Poręcz / Ściana / Płot

Odpowiedni typ modułu

Oprawiony panel słoneczny

Orientacja modułu

Krajobraz

Długość modułu

Mniejsza lub równa 2200 mm

Szerokość modułu

751–1313 mm

Grubość ramy modułu

30 mm / 35 mm

Główny materiał konstrukcyjny

Stop aluminium AL6005-T5

Materiał mocowania

Stal nierdzewna SUS304

Elementy ochronne

EPDM

Metoda mocowania

Mocowanie na hak i śrubę

Regulacja pochylenia

Nastawny

Masa brutto na wspornik

Około. 8 kg

Gwarancja

10 lat



Kompatybilność z balustradami balkonowymi i panelami słonecznymi



Zakres mocowania poręczy:Oprawy hakowe są wymiarowane tak, aby można je było przymocować do standardowych metalowych i betonowych balustrad balkonowych w budynkach mieszkalnych, bez przenikania przez bariery konstrukcyjne.

Podstawowa ocena obciążenia:Wymaga wstępnej weryfikacji na miejscu lokalnego ciśnienia wiatru i warunków obciążenia śniegiem dachu/balkonu przed ostatecznym wyborem systemu.

Weryfikacja wytrzymałości powierzchniowej:Powierzchnie montażowe – w tym zewnętrzne ściany murowane, płoty ogrodowe i metalowe balustrady – muszą mieć solidną konstrukcję, aby wytrzymać operacyjne obciążenia dynamiczne.

Dopasowanie rozliczenia modułu:Wymiary odpowiadają standardowym dostępnym na rynku prostokątnym panelom z ramą, co zapobiega wystawaniu ramy i zapewnia bezpieczne pozycjonowanie zacisków.



Materiały i ochrona przed korozją



Stop aluminium AL6005-T5:Wytłaczane główne elementy konstrukcyjne równoważą wytrzymałość konstrukcyjną z niską wagą, zmniejszając ciężar własny wspornika.

Łączniki ze stali nierdzewnej SUS304:Stosowany do określonych śrub i złączy w celu zwiększenia odporności na korozję na zewnątrz. Przy projektowaniu połączenia należy uwzględnić kompatybilność pomiędzy różnymi metalami.

Podkładki ochronne EPDM:Oddziel elementy montażowe od poręczy i innych powierzchni stykowych, pomagając zmniejszyć bezpośredni kontakt i ścieranie powierzchni.

Trwałość na zewnątrz:Długoterminowa wydajność zależy od obróbki powierzchni, styków materiałów i warunków ekspozycji. W przypadku środowisk przybrzeżnych lub stale wilgotnych należy potwierdzić odpowiednie wykończenie i potwierdzające dane z testów korozyjnych.



Personalizacja dla zamówień hurtowych i OEM



Korekty wymiarów:Długości ramion wsporników i profile montażowe można modyfikować, aby dopasować je do niestandardowych rozmiarów modułów lub unikalnych ograniczeń architektonicznych.

Modyfikacje komponentów:Dostępne są niestandardowe haki mocujące i płyty łączące pasujące do określonych kształtów profili unikalnych balustrad balkonowych.

Wsparcie OEM/ODM:Pełne wsparcie produkcyjne w zakresie brandingu marek własnych, spersonalizowany nadruk na kartonach oraz dedykowane instrukcje obsługi dla dystrybutorów hurtowych.

Przegląd inżynierii projektu:Usługa oceny technicznej oferowana w oparciu o wymiary miejsca dostarczone przez klienta, lokalne obciążenia wiatrem i docelowe modele paneli.



Konstrukcja montażowa i projekt instalacji



Mechanizm mocujący:Wykorzystuje mechaniczny system mocowania na rzepy, który mocuje się do poręczy lub śrub bezpośrednio do stałych powierzchni pionowych.

Wymagania dotyczące narzędzia:Montaż przy użyciu standardowych narzędzi ręcznych bez konieczności wykonywania na miejscu specjalistycznego cięcia, spawania lub stosowania ciężkich maszyn budowlanych.

Rozszerzenie modułowe:Dodatkowe jednostki szynowe umożliwiają szeregowe łączenie wielu wsporników w wielopanelowych konfiguracjach mikroinwerterów mieszkaniowych.

Rozkład masy:Konstrukcja rozkłada równomiernie siłę wiatru i ciężar własny w dół w punktach mocowania balustrad, aby chronić konstrukcje mieszkalne.

Wstępnie zmontowana konstrukcja modułowa:Wspornik ma konstrukcję modułową z mniejszą liczbą oddzielnych elementów, które można obsługiwać podczas montażu na miejscu.



product-900-326



Produkcja i kontrola jakości



Infrastruktura produkcyjna:Wyprodukowano przy użyciu 10 dedykowanych linii produkcyjnych do montażu fotowoltaicznego i ponad 30 precyzyjnych maszyn do tłoczenia.
Doświadczenie branżowe:Poparte ponad 15-letnim doświadczeniem operacyjnym w konstrukcyjnej obróbce metali i produkcji precyzyjnych komponentów mechanicznych.
Integracja procesów:Własne operacje obejmują wytłaczanie surowców, tłoczenie, wykańczanie, kontrolę fizyczną i zarządzanie opakowaniami.
Globalna zgodność z dostawą:Eksportowane do ponad 50 krajów, spełniając strukturalne kryteria dostawy dla ponad 1000 międzynarodowych klientów.



Pakowanie, dostawa i dostawa



Opakowanie eksportowe:Komponenty pakowane są w wzmocnione kartony kartonowe z ochronnymi przegródkami, które zapobiegają zarysowaniu profili aluminiowych podczas transportu.

Zarządzanie logistyką masową:W przypadku zamówień hurtowych obejmujących kontenery dostępne są przesyłki paletowe, co pozwala zoptymalizować obsługę ładunków i przechowywanie w magazynie.

Weryfikacja komponentów:Przesyłki wychodzące przechodzą weryfikację za pomocą listy kontrolnej, aby upewnić się, że kompletne zestawy okuć (wsporniki, łączniki, podkładki EPDM) odpowiadają ilościom zamówienia.



Często zadawane pytania



P: Jaka jest typowa minimalna ilość zamówienia (MOQ)?

Odp.: Modele standardowe wysyłane są na palecie lub w kontenerze. MOQ dla niestandardowych długości lub haczyków jest ustalane indywidualnie dla każdego przypadku.

P: Jaki jest standardowy czas realizacji produkcji?

Odp.: Regularna produkcja trwa zazwyczaj od 2 do 4 tygodni, a dokładne harmonogramy są potwierdzane po złożeniu zamówienia.

P: W jaki sposób obsługiwane są przykładowe zamówienia?

Odp.: Próbki zapasów są zazwyczaj wysyłane w ciągu kilku dni roboczych; próbki niestandardowe wymagają dodatkowego czasu przetwarzania.

P: Jaka ochrona antykorozyjna jest dostępna dla obszarów przybrzeżnych?

Odp.: Standardowe komponenty wykonane są z anodyzowanego aluminium AL6005-T5. Specjalne wykończenia lub dane z testów można sprawdzić na żądanie w przypadku regionów silnie narażonych na mgłę solną.

P: Jaka ocena obciążenia jest wymagana przed instalacją?

Odp.: Zaleca się wstępną weryfikację na miejscu lokalnego obciążenia wiatrem/śniegiem i wytrzymałości powierzchni montażowej.
Jakie informacje są potrzebne do dokładnej wyceny?
Proszę podać szacunkową ilość, kraj docelowy, wymaganą konfigurację oraz wszelkie wymagania dotyczące dostosowywania lub pakowania.
